Série ST-AD

Bombas dosadoras mecânicas compactas, de diafragma com mecanismo de retorno a mola. Cabeçote em PP, PVDF ou Inox 316 L.

O motor elétrico de alto torque aciona o pistão por meio de uma engrenagem tipo rosca sem fim e um mecanismo excêntrico.

O sistema robusto da caixa de redução garante alto desempenho, resultados confiáveis e com repetibilidade. Deslocamento do fluido pelo diafragma de PTFE inteiriço, conectado diretamente ao pistão de retorno da caixa de redução.

Características:

    • Capacidades de vazão de 7 a 123 L/h a 50 Hz – 8 a 148 L/h a 60 Hz

    • Pressões até 16 bar (232 PSI)

    • Strokes: 60-120 a 50 Hz – 72-144 a 60 Hz

    • Curso do pistão: 4 mm

    • Tipo de válvula: esfera simples

    • Conexões: 1/2″ Gas Macho (BSP)

    • Potência do Motor: 0.18 kw

    • Alimentação elétrica standard: 230 – 400 V trifásico 50 Hz • 275 – 480 V trifásico 60 Hz

    • Isolação classe F

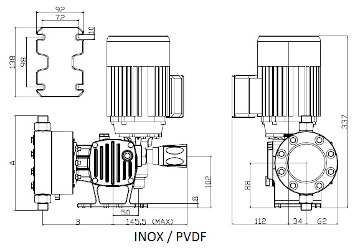

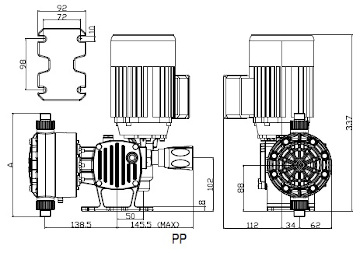

P12 Serie_ST_AD CUSTOMP12 Serie_ST_AD_dimensional_PP CUSTOMP12 Serie_ST_AD_dimensional_INOX_PVDF CUSTOM
