Série BD

Bombas dosadoras mecânicas, de diafragma com mecanismo de retorno a mola. Cabeçote em PVC, PVDF ou Inox 316 L.

O motor elétrico de alto torque com acoplamento flexível, aciona o pistão por meio de uma engrenagem tipo rosca sem fim e um mecanismo excêntrico.

O sistema robusto da caixa de redução garante alto desempenho, com fácil e mínima manutenção, oferece resultados confiáveis e com repetibilidade. O diafragma revestido de PTFE e prolongamento de vedação assegura maior compatibilidade química com o líquido dosado.

Ajuste manual do curso do pistão via manípolo micrométrico, ajuste opcional por 4-20 mA (sob requisição), para controle remoto do volume por injeção.



Características:

  • Capacidades de vazão de 56 a 535 L/h a 50 Hz – 67 a 574 L/h a 60 Hz

  • Pressões até 12 bar (175 PSI)

  • Strokes: 60-103-120 a 50 Hz – 72-122 a 60 Hz

  • Curso do pistão: 7,9 mm a 10 mm

  • Tipo de válvula: esfera simples (Inox) ou duplas (PVC/PVDF)

  • Conexões: 1/2″ até 1”½” Gas Macho (BSP)

  • Potência do Motor: 0.25 kw, 0.37 kw, 0.55 kw

  • Alimentação elétrica standard: 230 – 400 V trifásico 50 Hz • 275 – 480 V trifásico 60 Hz

  • Isolação classe F

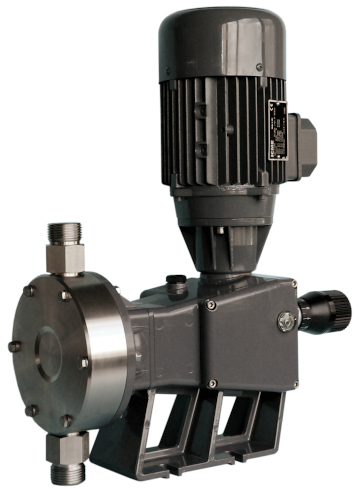

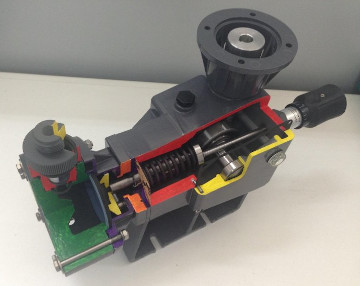

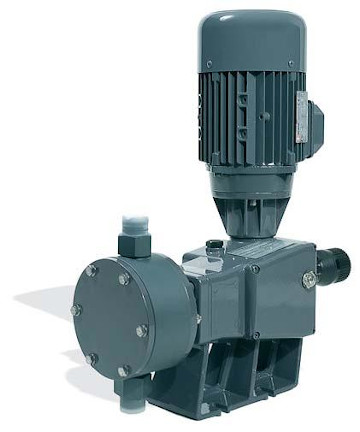

P13 Serie_BD_inox CUSTOMP13 Serie_BD_PVC CUSTOMP13 Serie_BD_corte_superior CUSTOM
